一、主要功能

1）替代电压互感器柜，并提供电压检测信号。

2）具有过电压保护功能，能将大气过电压和操作过电压限制到较低的电压水平，保证了电网及电气设备的绝缘安全，使因过电压引起的事故大为减少。

3）替代消弧线圈，能够快速消除间歇性弧光接地故障，抑制间歇性弧光接地过电压，防止事故的进一步扩大，降低线路的事故跳闸率

4）能够快速有效的限制并消除各种谐振过电压，防止长时间的谐振过电压对系统绝缘结构的加速老化，防止谐振过电压对电网中设置的避雷器以及小感性负载的影响，增加系统运行的安全可靠性，延长系统中设备的使用寿命。

5）能够迅速准确查找单相接地故障线路，对防止事故的进一步扩大，减轻运行和维护人员的工作量有重要意义。

二、技术参数

1、适用范围

本装置可适用于6~35KV电压等级中性点非有效接地配电网的消弧、消谐过电压保护及单相接地选线，广泛用于电力系统的变电所或发电厂以及冶金、矿山、石化等企业的供电系统，对提高系统供电可靠性及安全运行有明显的效果。

2、工作环境

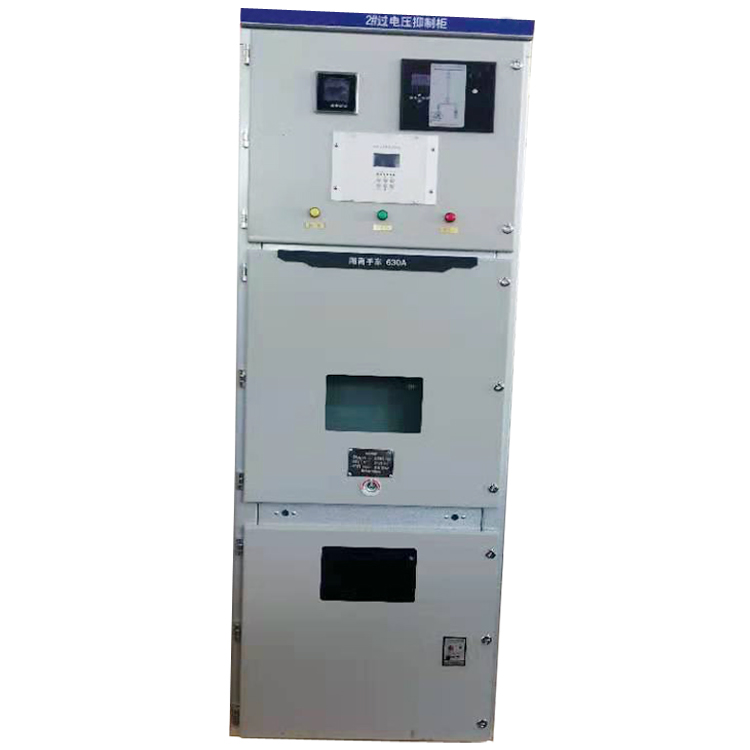

过电压抑制柜的所有元件可安装在开关柜内，与其他高压开关柜组屏在一起，体积小、成本低、安装方便。其使用环境要求如下：

1）环境温度：-25℃~+40℃

2）环境温度：90%(25℃)，50%(40℃)

3）海拔高度：≦2000米

4）无严重影响本装置绝缘性能的污染物及爆炸性介质的场所。

3、性能指标

1）过电压抑制柜额定参数

额定频率：50HZ

额定电压：6KV、10KV、35KV

2）控制器额定参数

工作电压：交流220V或直流220V

电压测量精度：0.5%

通讯接口：RS-485

选线响应时间：1S
